Der GKW 315 der DB Bahnbau Gruppe GmbH (Gleiskraftwagen) bzw.
(ID 626564)

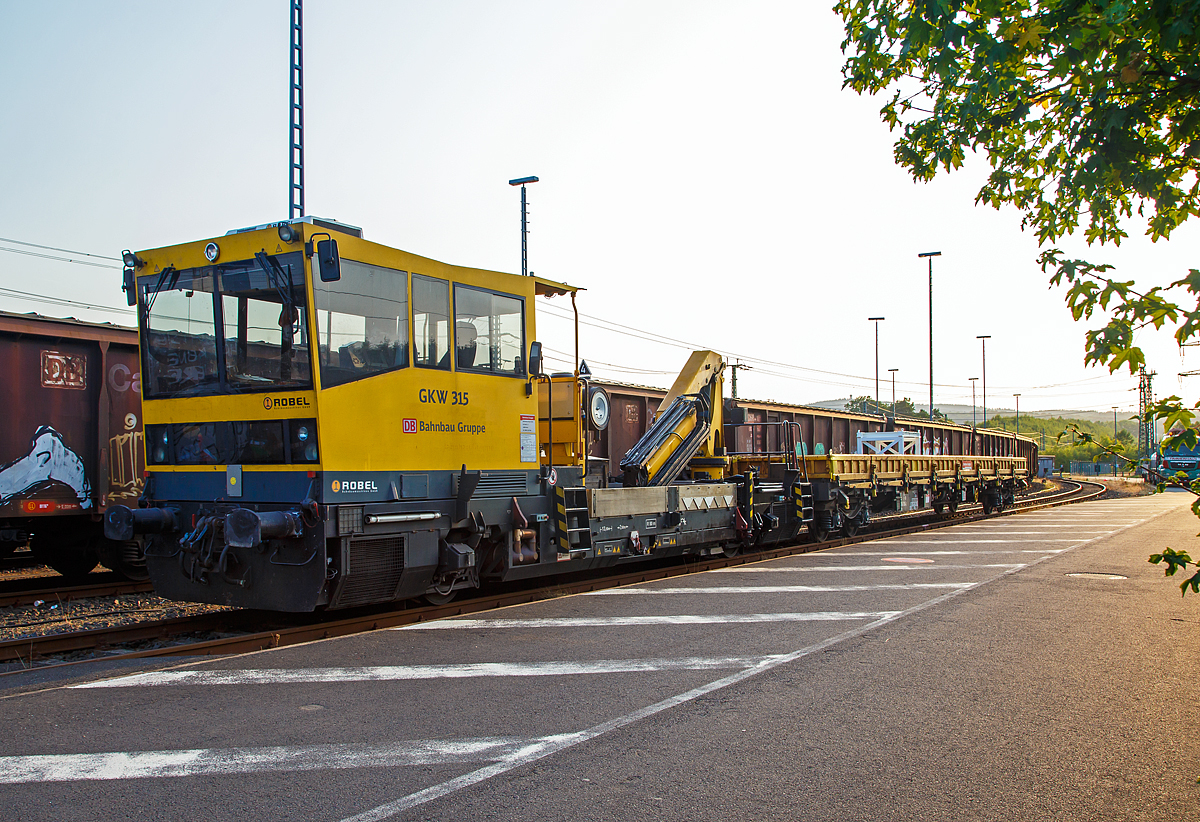

Der GKW 315 der DB Bahnbau Gruppe GmbH (Gleiskraftwagen) bzw. Gleisarbeitsfahrzeug Robel BAMOWAG 54.22 (Schweres Nebenfahrzeug Nr. 97 17 56 028 17-3), mit angehangen Wagen der Gattung Res, ist am 28.08.2018 beim ICE-Bahnhof Montabaur abgestellt.
Der Robel 54.22 wurde 2004 von der ROBEL Bahnbaumaschinen GmbH (Freilassing) unter der Fabrik-Nr. 54.22 – 32 - BH011 gebaut.
Technische Daten:
Spurweite: 1.435 mm
Achsanordnung: B
Länge über Puffer: 13.100 mm
Achsstand: 7.500 mm
Treibraddurchmesser (neu): 840 mm
Höchstgeschwindigkeit: 100 km/h
Zur Mitfahrt zugelassene Personen: 6
Eigengewicht: 30 t
Nutzlast: 5 t
Bremse: KE-GP mZ
Kleinster befahrbarer Gleisbogen: R = 80m
Zugelassen für Streckenklasse: C2, CM2 und höher
Hydraulischer Ladekran:
Typ: Palfinger PK21502,
Max. Hubmoment: 197,5 kNm (20,1 mt),
Max. Reichweite hydraulisch 21,3 m
Armin Schwarz 02.09.2018, 1139 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/100, Blende: 10/1, ISO250, Brennweite: 28/1
