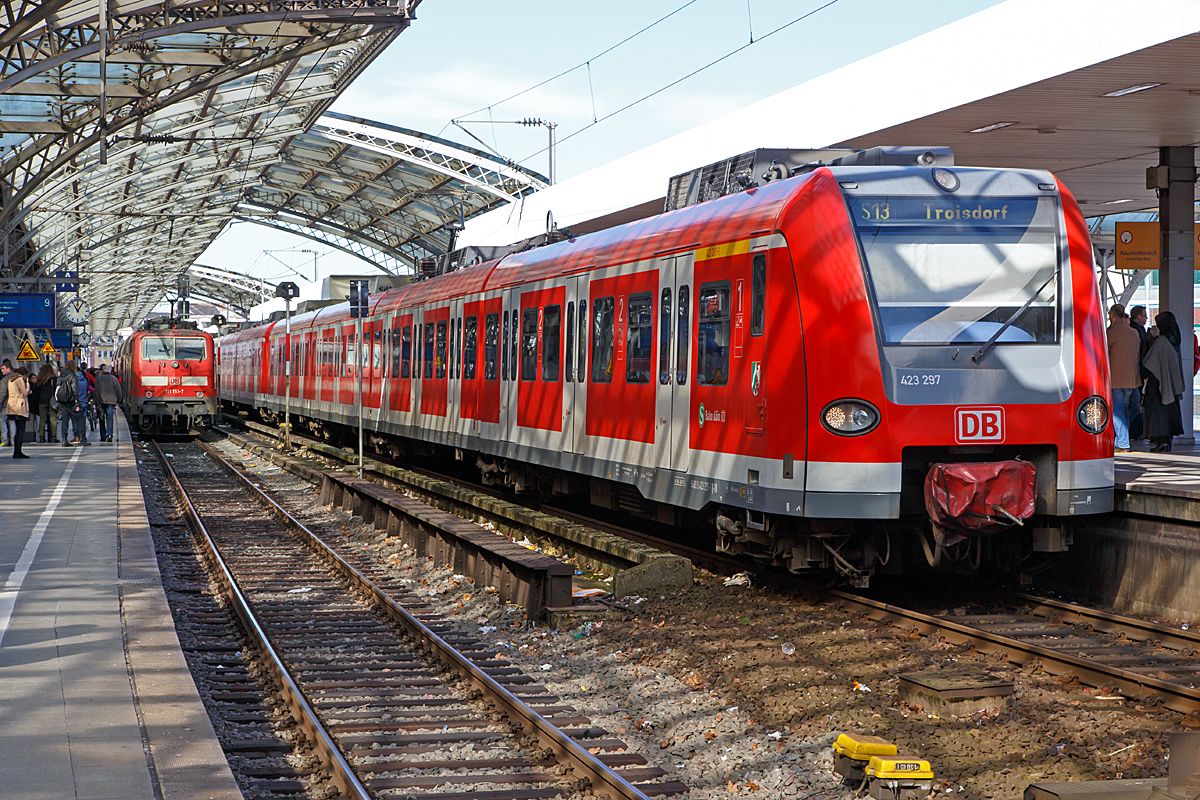

Köln Hauptbahnhof am 08.03.2015: Während links am Gleis 9 die 111 151-7 der DB Regio mit dem RE 7 nach Krefeld steht, fahren auf Gleis 10 zwei gekoppelte ET 423 der S-Bahn Köln als S
(ID 412293)
Köln Hauptbahnhof am 08.03.2015: Während links am Gleis 9 die 111 151-7 der DB Regio mit dem RE 7 nach Krefeld steht, fahren auf Gleis 10 zwei gekoppelte ET 423 der S-Bahn Köln als S 13 nach Troisdorf aus.
Armin Schwarz 11.03.2015, 1288 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 0.006 s (1/160) (1/160), Blende: f/13.0, ISO500, Brennweite: 67.00 (67/1)
0 Kommentare, Alle Kommentare
Deutschland / Elektotriebzüge / BR 423 / 433
9 1200x800 Px, 12.06.2026
Deutschland / Elektotriebzüge / BR 423 / 433, Deutschland / S-Bahnen / S-Bahn Stuttgart
284 1200x800 Px, 19.10.2025
Ein ET 423 der S-Bahn Stuttgart im neuen Redesign auf Abwegen….
Der vierteilige Elektrotriebzug 94 80 0423 511-5 D-DB / 433 511-3 / 433 011-4 / 423 011-6 ein „Kurzzug“ der Baureihe 423 (1. Bauserie) der S-Bahn Stuttgart fährt am 18. Juni 2025, auf Werkstattfahrt, durch den Bahnhof Betzdorf/Sieg in Richtung Siegen. Vermutlich ging es wieder zurück nach Stuttgart.
Armin Schwarz
Armin Schwarz
Ein ET 423 der S-Bahn Stuttgart im neuen Redesign auf Abwegen….
Der vierteilige Elektrotriebzug 94 80 0423 511-5 D-DB / 433 511-3 / 433 011-4 / 423 011-6 ein „Kurzzug“ der Baureihe 423 (1. Bauserie) der S-Bahn Stuttgart fährt am 18. Juni 2025, auf Werkstattfahrt, durch den Bahnhof Betzdorf/Sieg in Richtung Siegen. Vermutlich ging es wieder zurück nach Stuttgart.
Die Triebzüge der Baureihe 423/433 sind S-Bahn-Triebzüge, die seit 1998 den Vorgänger DB-Baureihe 420 ablösen. Die Fahrzeuge wurden ursprünglich für die S-Bahn München konzipiert, kommen aber auch bei der S-Bahn Köln, der S-Bahn Stuttgart und der S-Bahn Rhein-Main zum Einsatz. Mit Baureihe 423 werden die beiden angetriebenen Endwagen bezeichnet, während die ebenfalls angetriebenen Mittelwagen in die Baureihe 433 eingeordnet werden. Gebaut wurden die Triebzüge von einem Konsortium bestehend aus Adtranz, Alstom LHB, ABB und Bombardier. Dieser Triebzug wurde 1999 von Alstom LHB in Salzgitter-Watenstedt unter den Fabriknummern 423.0-017, 433.0-017, 433.5-017 und 423.5-017 gebaut.
Die Baureihe wurde in fünf Bauserien gebaut und geliefert:
1. Bauserie: 423 001 – 423 190
2. Bauserie: 423 191 – 423 300
3. Bauserie: 423 301 – 423 371
4. Bauserie: 423 372 – 423 396
5. Bauserie: 423 397 – 423 462
Die vierteiligen Triebzüge der Baureihe 423 sind 67,40 Meter lang, sie laufen auf zwei Endtriebdrehgestellen und drei Jakobs-Drehgestellen (2 als Trieb- und in der Mitte ein al Laufdrehgestell. Der Triebzug ist für den S-Bahn-Betrieb konzipiert und besitzt daher kein WC. Als Leichtbaufahrzeug besteht er größtenteils aus Aluminium. Als Antrieb wird hier Drehstromtechnik mit Bremsstromrückspeisung eingesetzt, die Leistung beträgt 2.350 Kilowatt. Die zulässige Höchstgeschwindigkeit des Triebzugs beträgt 140 km/h.
Ein „Kurzzug“ der Baureihe 423 besteht dabei aus vier Wagen:
Endtriebwagen (ETW) 1: 423 001 – 462
Mitteltriebwagen (MTW) 2: 433 001 – 462
Mitteltriebwagen (MTW) 3: 433 501 – 962
Endtriebwagen (ETW) 4: 423 501 – 962
Die Ordnungsnummern der einzelnen Wagen beruhen dabei im Lieferzustand stets auf dem gleichen Schema, die vorderen beiden Wagen haben die gleiche Ordnungsnummer, während die hinteren beiden Wagen die um 500 erhöhte Ordnungsnummer tragen.
Zwei Kurzzüge bilden einen „Vollzug“, drei Kurzzüge bilden einen „Langzug“.
Die Triebzüge werden von acht vierpoligen, wassergekühlten Drehstrom-Asynchron-Fahrmotoren mit einer Gesamtleistung von 2.350 Kilowatt angetrieben. Die beiden Traktionsanlagen der Züge, die über einen gemeinsamen Stromabnehmer mit Energie versorgt werden, sind weitgehend voneinander unabhängig.
Die Züge verfügen über eine Notbremsüberbrückung. Betriebsbremsungen erfolgen über elektrodynamische Bremsen. Von den 16 Bremszylindern der elektropneumatischen Bremse sind sechs mit einem Federspeicher ausgerüstet.
Das mittlere der fünf Drehgestelle ist aus Laufdrehgestell ausgeführt (antriebslos) dieses hat auch keine Bremsen.
TECHNISCHE DATEN:
Gebaute Einheiten: 462
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo’(Bo’) (2’) (Bo’) Bo’ (in Klammern Jakobs-Drehgestellen)
Länge über Kupplung: 67.400 mm
Drehzapfenabstände: 15.140 mm (Endwagen) / 15.460 mm (Mittelwagen)
Achsabstand im End-Drehgestell: 2.200 mm
Achsabstand im Jakobs-Drehgestell: 2.700 mm
Treib- und Laufraddurchmesser: 850 mm (neu) / 780 mm (abgenutzt)
Leergewicht: 105,1 t
Höchstgeschwindigkeit: 140 km/h
Leistung: 8 x 293,75 = 2.350 kW
Beschleunigung: 1,0 m/s²
Bremsverzögerung: 0,9 m/s²
Motorentyp: Drehstrom-Asynchron vom Typ 4 WIA 3558 G
Anzahl der Fahrmotoren: 8
Kupplungstyp: Scharfenbergkupplung Typ 10
Sitzplätze: 192
Fußbodenhöhe: 1.025 mm (Einstiegshöhe von 995 mm)
